Il existe différents câbles électriques comme vous allez le découvrir à travers cet article. La nature même du câble déterminera votre choix en fonction de votre besoin pour votre installation électrique.
Qu’est-ce qu’un câble électrique ?
Commençons par définir ce qu’est un câble électrique. Il s’agit d’un ensemble de fils qui permet de transporter du courant électrique. On retrouve différentes spécificités selon le câble et sa destination. Notez qu’au-delà du courant, le câble peut avoir pour vocation de transporter des données. Bien choisir son câble nécessite de connaître la nature de chacun, voici quelques-uns des câbles que vous retrouverez le plus fréquemment.
Le câble R2V en PVC
Ici, on retrouve une gaine en plastique qui contient 2 à 5 fils (ou plus). C’est le plus couramment utilisé pour une installation électrique domestique. Chacun des fils en cuivre présents dans ce câble électrique est lui-même entouré d’un isolant en PVC. Il peut tout à la fois servir à l’intérieur et à l’extérieur du logement. On retrouve différents types de sections à savoir 1,5², 2,5², 4², 6², 10², 16² ou 25mm²(ou plus…) .
Le câble électrique souple H07RNF
Ce câble spécifique est notamment utilisé dans un cadre résidentiel pour raccorder des éléments tels que la climatisation ou les appareils de cuisson. On l’utilise également pour créer des rallonges, il est alors relié à une fiche électrique. Ce câble électrique souple est parfaitement isolé, il est idéal pour un branchement extérieur également.
Le câble électrique souple H05VVF
Il s’agit ici d’un câble H05 doté d’un double isolant en polychlorure de vinyle (VV) ainsi que d’un degré de rigidité souple (F). Lorsqu’il est composé de 3 fils, il est parfait pour les branchements d’un réfrigérateur, d’un lave-linge ou encore d’un four, et plus généralement des appareils électroménagers de classe I. Le câble électrique souple H05VVF avec 2 fils, quant à lui, est préconisé pour les appareils de classe II. Pour mémoire, les appareils de classe I sont des appareils dont les masses sont reliées entre elles et à la terre. Pour les appareils de classe II, les masses ne sont cette fois pas reliées à la terre.
Petits rappels sur le câble électrique

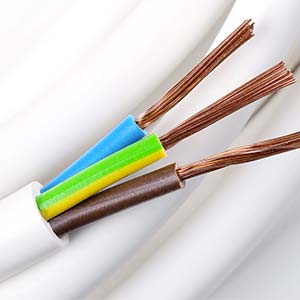

Le câble électrique est composé de fils de couleurs différentes. Le fil jaune-vert correspond à la terre. Le fil bleu correspond au neutre et le fil rouge, qui peut aussi être marron, correspond à la phase.
Nous vous évoquions plus haut les sections des câbles. Cette section correspond à l’intensité du courant, celle-ci étant déterminée par la norme NF C 15-100. La section est proportionnelle à cette intensité, et à la longueur du câble. Par exemple, pour une puissance de 2 200 watts, on optera pour une section de câble de 1,5 mm². Pour une puissance de 5 700 watts, il faut cette fois choisir un câble électrique de section 4 mm². Enfin, si vous souhaitez une puissance importante, à savoir 13 800 watts, vous devrez opter pour un câble de section 16 mm².
Retrouvez dès à présent notre sélection de câbles électriques de la marque Nexans notamment et n’hésitez à pas à nous demander conseil pour bien choisir votre câble électrique selon vos besoins et votre installation.
Bonjour
Je souhaite raccorder mon compteur divisionnaire et mon compteur principal qui est a une distance de 25 m .
Quelle type de cable je dois utiliser, sachant que par la suite le compteur divisionnaire doit alimenter une piscine avec filtration pompe a chaleur eclairage .
Merci
Bonjour M. Louvard,
Vous aurez besoin de câble en 3G10mm², avec un disjoncteur sur le tableau principal d’un calibre de 32A.
En restant à votre écoute.
Cordialement,
L’équipe 123elec.
je souhaite installé sur un compteur de 18 kw, un sous compteur de 9 kw qui se situe à 60 m . quel est la section des câbles de liaison entre ces 2 compteurs
Bonjour,
Pour le compteur de 9KW il faudra une section de 2x35mm² minimum.
Pour le raccordement sur le tableau, pensez-bien aux fouets de raccordement souple.
Cordialement,
L’équipe 123elec
Bonjour,
Pour installer un portail coulissant, on me demande du câble souple 4 x 0,75 mm².
Quel type de câble dois-je utiliser, H05VVF ou autre pour utilisation en extérieur?
Merci
Bonjour Patrick,
Cette section d’alimentation n’est pas conforme, vous devez vous rapprocher de votre fournisseur.
Si ce câble électrique est utilisé pour les cellules, il vous faudra du câble noté HO5RN-F.
Cordialement,
L’équipe 123elec
Bonjour ,
Puis je utiliser un câble H05VVF 3G1,5mm2 pour mon éclairage ?
En vous remerciant
Bonjour Tanguy,
Aucun soucis pour utiliser un câble H05VVF 3G1,5mm2 pour le raccordement de votre circuit d’éclairage.
Toutefois, il est préférable dans le cas d’un passage dans les combles par exemple de protéger ce câble électrique par une gaine ICTA ou un autre conduit que vous pouvez trouver via les liens ci-dessous:
https://www.123elec.com/cables-gaines-conduits/gaines-electriques-icta-nues.html
https://www.123elec.com/cables-gaines-conduits/tube-irl.html
Dans le cas d’un raccordement pour un éclairage extérieur, il est préférable d’utiliser un câble rigide R2V ou RO2V que vous pouvez trouver via le lien suivant :
https://www.123elec.com/cables-gaines-conduits/cables-electriques/cables-electriques-rigides-ro2v.html
Cordialement,
L’équipe 123elec
Bonjour,
J’avais une piscine hors sol avec une alim par 3×2,5.
J’aimerais savoir si je peux garder ce raccordement pour une nouvelle piscine un peu plus grande.
Carac de la piscine :
– 26m du tableau elec
– pompe 0,75Cv
– PAC 1,2KW (plus tard)
– 1 projecteur led
– électrolyseur
– volet roulant.
Si je dois remplacer le câble, section 4 ou 6mm2 ? (Je changerai le disjoncteur en conséquence) Faut il prendre du câble souple ou rigide ?
Merci
Bonjour,
Avec du câble électrique en 3*2,5 sur un disjoncteur de 20A et une distance de 25 mètres, vous pouvez tirer jusqu’à 3,5 KW; ce qui conviendra dans votre cas.
Cordialement,
L’équipe 123elec
Bonjour,
Quel type de cables dois-je employer pour une pompe immergée de 11KW à une profondeur de 130m ?
Bonjour,
Vous pouvez choisir un câble électrique souple H07RN-F qui est utilisé pour l’alimentation des pompes immergées jusqu’à 250m de profondeur et pour une distance de 130m.
La puissance de votre pompe est de 11kW, il vous faudra alors utiliser du câble électrique d’une section de 6mm² en triphasé (en monophasé on est sur du 50mm² pour une telle puissance à cette distance).
Cordialement,
L’équipe 123elec
